カッティングテンプレート

マスキングテープを平行に細切りする道具ができないか?・・・・。

これは以前から、ホビーショーやJMCなどのイベント会場でよく言われた言葉です。TF1ミラーフィニッシュを発売した当初も、特にTF11ホワイトフィニッシュを発売した時には、鉄道模型ユーザーさんから、細くカットしたシートを熱望されたものです。しかし「曲面追従シート」は伸びるという特性が災いし、機械によるカットが難しいという現実がありました。現在ではレーザーカット技術も進歩していますが、コストの問題もあります。そこでハセガワトライツールからフォトエッチング技術で精密加工した「カッティングテンプレート」を開発しました。

テンプレート板は、刃をあてがう定規に適した板厚と硬さで、0.3mmのステンレスを選択。長期間使用できる耐久性と、定規としての※寸法公差を最小限に抑えた設計となっています。
※寸法公差:エッチング加工の性質上、素材の厚みと材質、およびアンダーカットとの関係で寸法と許容差が出てきます。

バネ材として多種多様な製品に使われる [SUS-304HTA] ステンレスを使用。
HTA・・・「H」:ハード、硬質材の意  「TA」:テンションアニール、圧延を何度もかけ直すことで無駄な応力や反りを取り除いています。



エッチング製造工程を公開

フォトレジストの現像工程用マシーン(全景)

※フォトレジストとは?・・簡単に言えば、表面に画像層を形成すること。

フォトレジストの焼き付きマシーンの作業

エッチングライン(出口)

◆精密写真と写真腐食法の応用から生まれたフォトエッチング技術◆

エッチングとは、使用する素材表面の必要な部分のみに、化学薬品などの腐食剤によって防食処理を施し、薬品の腐食作用を利用して目的の形状を得る、表面加工の技法です。フォトエッチングは、プレス打抜き加工では不可能だった超精密な要求にも対応できるため、エレクトロニクス分野に欠かせない極小極薄、複雑形状の製品にぴったりの技法です。光学技術と化学技術の組み合わせ処理により、金型を使うことなく微細な形状をミクロンレベルの精度で製作できる精密加工技術なのです。

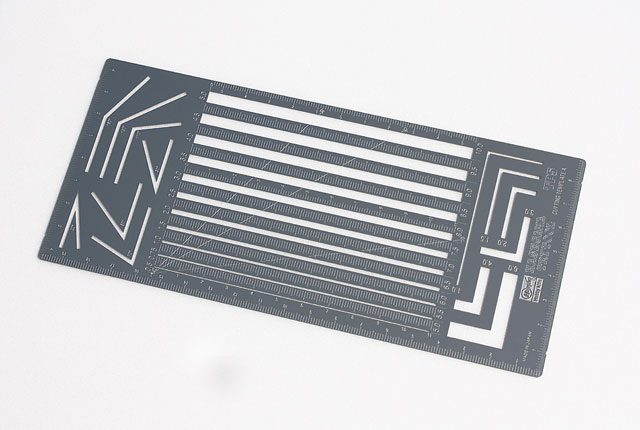

TP5 カッティング テンプレート A  【直線平行幅用定規】

■サイズ:90mm×200mm ■厚さ:0.3mm ■材質:ステンレス

※試作品のため製品とは異なる部分があります。

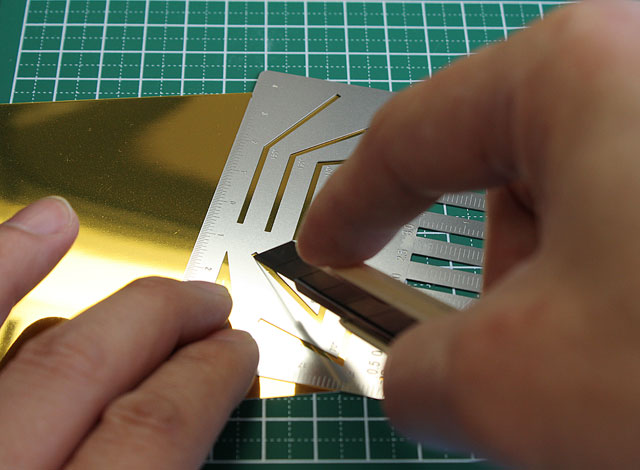

※シートにテンプレートを重ねてカッターナイフで切るだけで平行幅が楽々カット。「幅0.5mm」の極細切りだって簡単に切り出せますよ。

硬度の高いステンレスを精密に加工したカット用のテンプレート。あらかじめカットしてあるシートを使用するのも便利ですが、どんなジャンルの模型にも対応出来るテンプレートは自由度があって作業が断然楽しくなります。

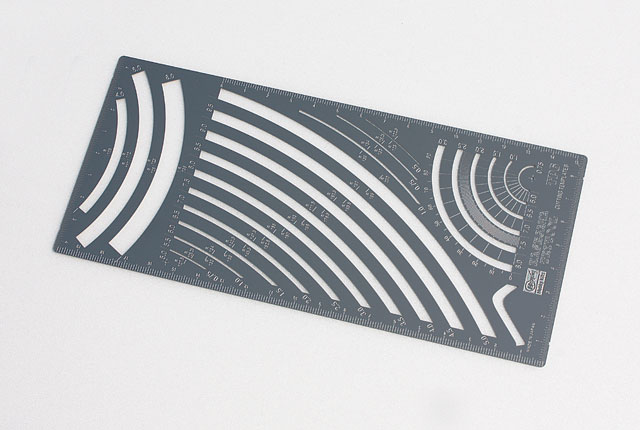

TP6 カッティング テンプレート B  【曲線平行幅用定規】

■サイズ:90mm×200mm ■厚さ:0.3mm ■材質:ステンレス

※試作品のため製品とは異なる部分があります。

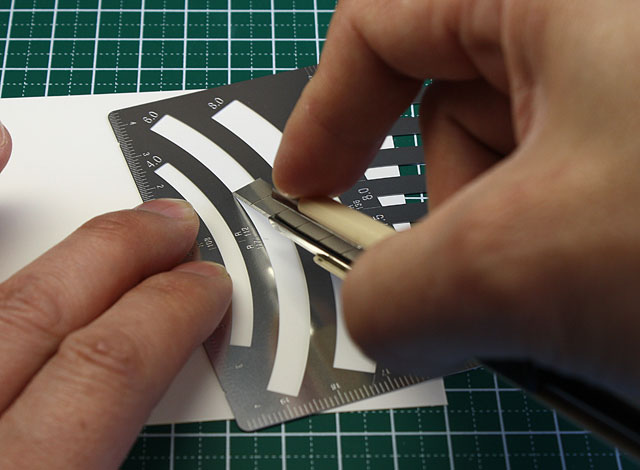

粘着シートやシールを平行に、細切りするには技術が必要でしたが、「直線平行幅」を集めたテンプレートAと、「曲線平行幅」を集めたテンプレートBにより、極細の切り出しから、太い幅の切り出しまで幅広く対応できます。フィニッシュシリーズのみならず、マスキングシートの大小平行幅切り、ガイドや定規としても役に立つ、便利なテンプレートです。

★新発売★ TP5 カッティング テンプレート A  【直線平行幅用定規】

★新発売★ TP6 カッティング テンプレート B  【曲線平行幅用定規】

2012年5月下旬 発売予定 定価¥1,500

40歳後半の我々が就職した頃は、もちろんパソコンなどありません。設計図面や広告などの版下作りには、定規やコンパス、特にテンプレートは欠かせない便利な道具でした。パソコンの普及で使われなり、机の奥にしまわれたテンプレート達ですが、現在の使用目的に合わせた製品にしてあげると、まだまだ活躍の場があります。カッティングテンプレートが、モデラー方々に欠かせない道具となってほしい・・そう開発者は切に思います。

第51回静岡ホビーショー情報

《業者商談会》 5月17日(木)・18日(金)
《一般公開日》 5月19日(土)・20日(日)

静岡ホビーショーの一般公開日に、TT101フィニッシュピンセット、TP5カッティング テンプレート A、TP6カッティング テンプレートB を「先行販売」いたします。フィニッシュシリーズに最適な特殊形状のピンセット。直線平行幅、曲線平行幅の切り出しにお困りの方に便利なカッティングテンプレートを、いち早くお試しいただけます。

カテゴリー: 未分類 | コメントは受け付けていません。

フィニッシュピンセット

曲面追従シート「フィニッシュシリーズ」は、限定生産品を含めて30種類のカラーアイテムを数え、多くのユーザー様にご愛顧いただいておりますが、極薄シートであるが故に、「セパレーターからフィルムを剥がすのが難しい」、「つまむときに接着面に巻き込んでしまう」、「折れ曲がってしまう」などの声をいただいていました。

粘着シートをセパレーターから剥がすには・・

「特殊形状」のピンセットが必要でした!


フィニッシュピンセットは、先端を「0.1mm」と限界まで薄く加工し、「ヘラ型」の特殊形状にすることで、粘着フィルムの台紙となる剥離紙から、その上のフィルムのみを剥がし、そしてしっかりつかむ。粘着フィルムをはがすことに特化したピンセットです。

先端厚:0.1mm ■先端幅:2mm ■形状:ヘラ形 ■材質:ステンレス ■重量:15g


素材は [SUS420J2] ステンレス(クロム13%、カーボン0.3%)
焼き入れ硬度に優れ、刃物などに使用する鋼材です。

先端はヘラ型で、「0.1mm」と限界まで薄く加工した特殊形状。

・・感覚としては「ヘラですくい取る」という感じで、ポンチで抜いた○型の粘着フィルムでも、フィルムのみを確実につかんで、作業効率がアップします。デカールやシール、マスキングシートはもちろんのこと、細かなパーツの保持にも有効で、幅広い用途にお使いいただけるピンセットです。

クリアーフィニッシュ4色を剥がして撮影を試みました。






何度もつかみ直すイライラがなく、「ほぼ一発」で保持。あっという間に撮影完了しました♪

★新製品★

TT101 フィニッシュピンセット

2012年5月下旬 発売予定  定価¥2,800

今や模型作りに粘着シートは欠かせない素材です。

フィニッシュシリーズやシールなど、粘着シートを頻繁にお使いの模型ユーザー様には、

是非ともお使いいただきたい模型用工具です。

第51回静岡ホビーショー情報

《業者商談会》 5月17日(木)・18日(金)
《一般公開日》 5月19日(土)・20日(日)
